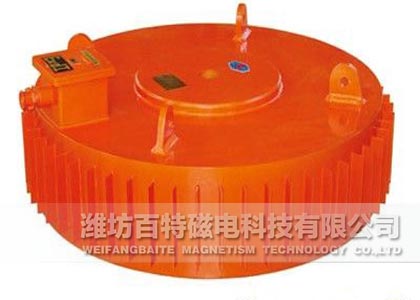

除铁器的主要构造组成部分

除铁器的结构并不是很复杂，主要的构造由冷却风机、冷却器、循环风机装置、绕线装置、电磁线圈、磁体、接线盒、吊耳等组成，下面就详细的论述一下各个构件：

冷却风机使用的是轴流风机，安装方便，可在不扭转风管内介质流向的情况下将外部空气强迫通入冷却器翅片管内。

冷却器采用单回路结构，钢铝复合双重金属翅片管作为换热元件，若干个元件排列组合在一起。该冷却器吸收了国内外最先进的换热技术，具有冷却效率高，密封性能好，损耗低，阻力小，抗疲劳，使用寿命长等优点。其功能是将外部空气通入冷却器翅片管内，以冷却电磁线圈产生的热气。

循环风机装置采用了离心风机，它根据动能转换为势能的原理，利用高速旋转的叶轮，将气体先加速后减速，并改变流向，使动能转换成势能。在单级离心风机中，气体从轴向进入叶轮，气体流经叶轮时改变成径向，然后进入扩压器。其功能是将热风从磁体内抽出，送入冷却器的箱体内交换。

绕线装置的结构特点是在筒体上下圆周上焊接有若干个垫板，其功能是将一组组导线围着骨架缠绕在上面，并给予固定。

电磁线圈是一组组导线,整齐排布在绕线装置上，并且每组之间在径向方向上每隔一定距离加有绝缘板隔离。电磁线圈通电后产生激磁电流，进而产生磁场。

磁体底部是不导磁的不锈钢板，其余为导磁钢板所组成的壳体。电磁线圈通电后产生磁场，磁体构成磁力线通过的路径。

除铁器各个部件都起着重要的作用，我们在制造除铁器的时候一定要保证各个部件的质量。
